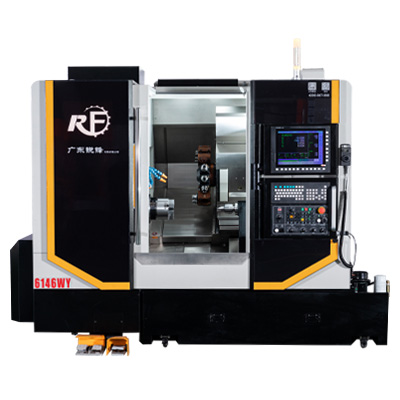

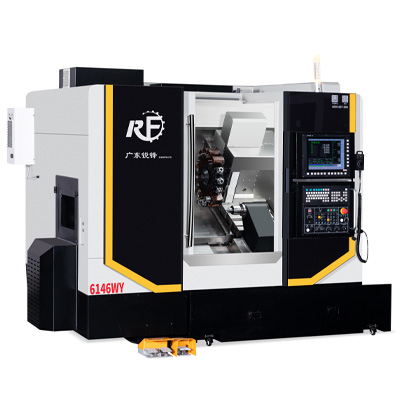

6146WY尾頂車銑復合數控車床

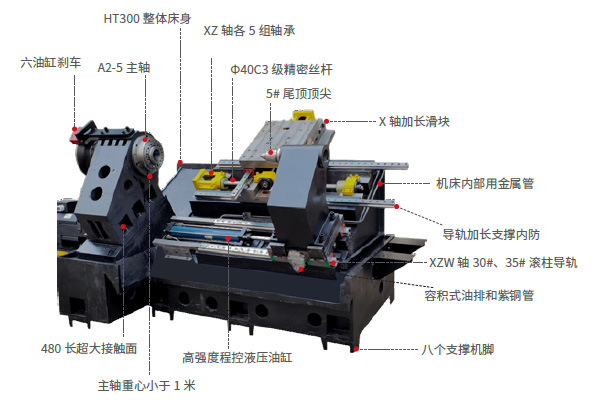

產品特點
1. 此機型底座采用整體鑄造結構，整機重量達3.5噸以上，保證了機床使用長期不變形，剛性高，穩定性強。

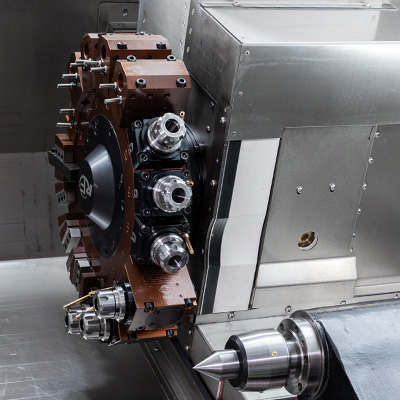

2. 帶Y軸動力刀塔，搭載刀具更豐富、功能更強大，可實現車削、磨削、銑削、鉆孔、攻牙、滾齒、插槽等，實現車銑中心核心功能。
3. 尾座可用程序編程，全面解決長軸類加工的精度問題。
4. 導軌采用滾柱高鋼性系列，使用精密級研磨絲桿，使機床的剛性和精度更上一個級別。
技術參數
| 項目 | 名稱 | 6146WY |
|---|---|---|
| 加工范圍 | 床身最大回轉直徑 | φ500mm |
| 最大加工直徑 | φ200mm | |
| 最大加工工件長度 | 300mm | |
| 尾頂最大行程 | 300mm | |
| 尾頂頂尖型號 | 莫氏 5# | |
| 主軸 | 主轉端部形式 | A2-5 |
| 主軸通孔直徑 | φ56mm | |
| 最大棒料通孔直徑 | φ46mm | |
| 主軸轉速范圍 | 1~5000r/min | |
| 主軸電機功率 | 7.5KW | |
| 套筒及回轉油缸規格 | 6寸 | |
| 行程及快速給進 | X、Z軸最大行程 | 400mm、300mm |
| X、Z軸最快速移動 | 30m/min | |
| 絲桿及導軌尺寸 | X、Z、Y軸絲桿直徑 | φ40mm、φ40mm |
| X、Z軸導軌寬度（滾柱） | 30mm、35mm | |
| 加工精度 | X、Z、Y軸重復定位精密 | 0.003mm / 0.005mm |
| 外形尺寸 | 長*寬*高 | 2500mm*1800mm*2000mm |
| 重量 | 3500kg | |
| 刀塔規格 | 30°斜床身結構形式 | HT300 整體鑄造 |
| 伺服動力刀塔（刀位） | 12把 / 15把 | |
| 刀塔方座/ 圓座規格 | 20mm*20mm / φ25mm | |
| 動力刀塔行程（Y軸） | 70mm | |
| 動力刀座規格 | BMT40 | |
| 動力頭轉速 | 最高4000r/min |
刀塔干涉圖
-
SHD12-240（12工位）
動力刀座規格：BMT40 ER25
外徑刀座：20 方刀桿
內孔刀座：φ25 圓刀桿 -
SHD12-300（15工位）
動力刀座規格：BMT40 ER25
外徑刀座：20 方刀桿
內孔刀座：φ25 圓刀桿
