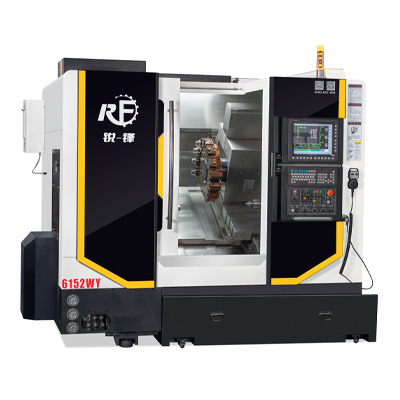

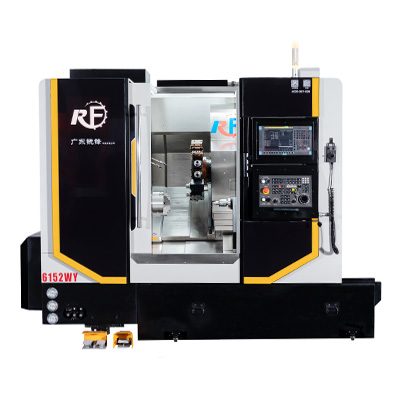

產品特點

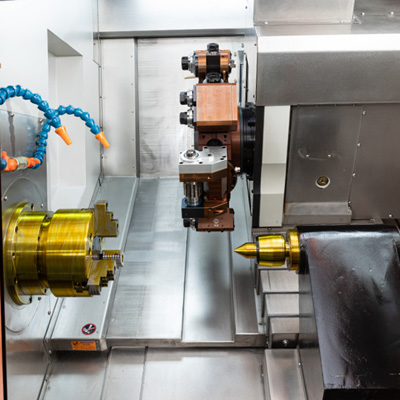

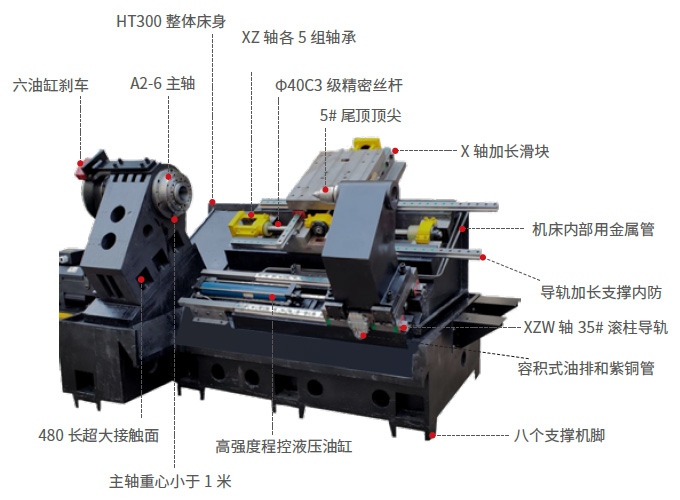

1. 床身與床座連為一體,保持傾斜30°,使機床的排屑順暢。設計結構優化,使機床的剛性及機床的精度保持性得到優化。

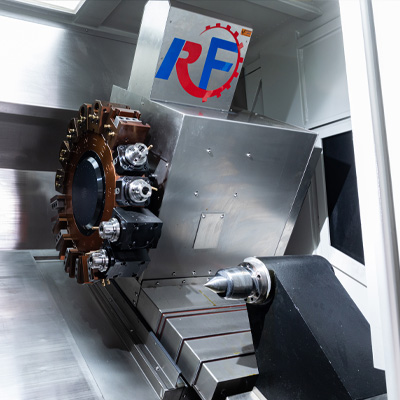

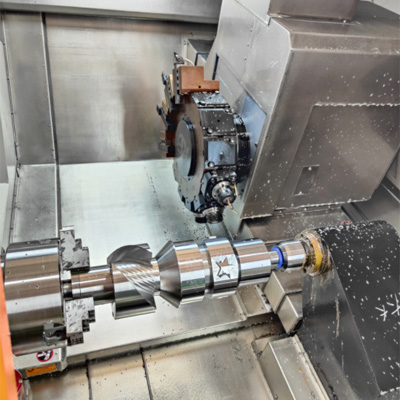

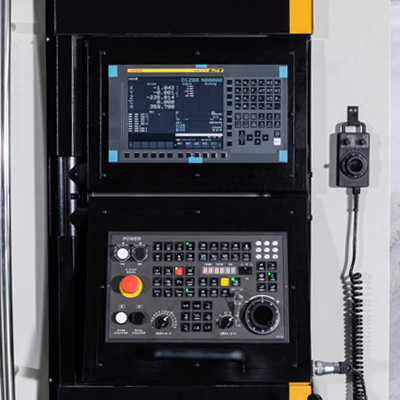

2. 該機床有較強的適應性,可以加工各種軸、盤零件,也可車削各種螺紋、圓弧、圓錐及回轉體的內、外曲面、零件偏于軸心的鉆孔、銑槽攻牙等加工,是一類專業的盤類和軸類零件加工優良的機床。
3. 同時可實現側面、端面打孔及銑削、攻絲之功能作為通用型機床,特別適合于汽車工業、電子工業、摩托車、家電、家具、燈飾等待業對旋轉體類零件進行高效、大批量、高精度加工時采用。
技術參數
項目 | 名稱 | 6152WY |
---|---|---|
加工范圍 | 床身最大回轉直徑 | φ550mm |
最大加工直徑 | φ250mm | |
最大加工工件長度 | 正刀400mm / 反刀500mm | |
尾頂最大行程 | 400mm | |
尾頂頂尖型號 | 莫氏 5# | |
主軸 | 主轉端部形式 | A2-6 |
主軸通孔直徑 | φ65mm | |
最大棒料通孔直徑 | φ52mm | |
主軸轉速范圍 | 1~4500r/min | |
主軸電機功率 | 11KW | |
套筒及回轉油缸規格 | 8寸 | |
行程及快速給進 | X、Z軸最大行程 | 400mm、500mm |
X、Z軸最快速移動 | 30m/min | |
絲桿及導軌尺寸 | X、Z、Y軸絲桿直徑 | φ40mm、φ40mm、φ40mm |
X、Z、Y軸導軌寬度(滾柱) | 35mm、35mm、35mm | |
加工精度 | X、Z、Y軸重復定位精密 | 0.003mm / 0.005mm |
外形尺寸 | 長*寬*高 | 2700mm*2000mm*2000mm |
重量 | 4500kg | |
刀塔規格 | 30°斜床身結構形式 | HT300 整體鑄造 |
伺服動力刀塔(刀位) | 12把 / 15把 / 18把 | |
刀塔方座/ 圓座規格 | 25*25mm / φ40mm | |
動力刀塔行程(Y軸) | 100mm | |
動力刀座規格 | BMT55 | |
動力頭轉速 | 最高4000r/min |
刀塔干涉圖
-
SHD16-330(12工位)
動力刀座規格:BMT55 ER32
外徑刀座:25 方刀桿
內孔刀座:φ40 圓刀桿 -
SHD16-364(15工位)
動力刀座規格:BMT45 ER25
外徑刀座:20 方刀桿
內孔刀座:φ25 圓刀桿 -
SHD16-360(18工位)
動力刀座規格:BMT40 ER25
外徑刀座:20 方刀桿
內孔刀座:φ25 圓刀桿
