產品特點
1、帶Y軸12工位動力刀塔,可任意加裝動力銑頭;
2、車銑復合:有排刀板可安裝3-4把刀;
3、伺服動力刀塔:增加長行程Y軸搭載刀具更豐富、功能更強大,應用更方便,刀塔一個接口可擴展可裝4把刀具,或者雙出動力銑頭,極大提高了車刀跟銑刀的數量。

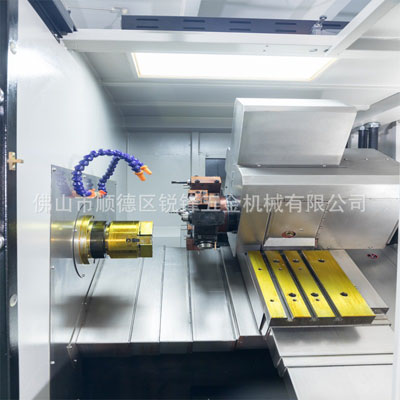

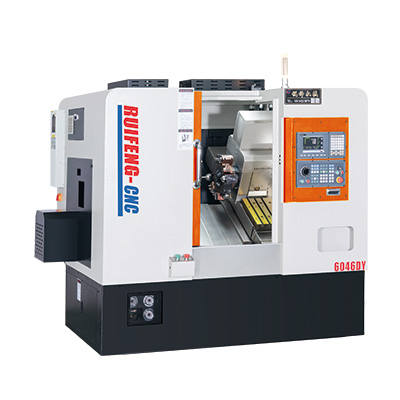

五軸車銑復合數控車床,此設備配Y軸12工位伺服動力刀塔,剛性強、精度高,可實現不銹鋼、銅、鋁等材料的車、銑、鉆、攻、磨等復雜組合一次成型加工。動力銑頭從1個到12個可選,性能穩定,操作方便,排刀位置可再裝排刀架,裝刀更豐富。也可搭配排屑機與送料架,一人操作多臺設備,增加產能,減少人力。
基本配置
序號 | 配件名稱 | 品牌與型號 | 產地 | 數量 |
1 | 系統 | 新代/21TB-E | 臺灣 | 1套 |
2 | 主軸 | 臺嶸/A2-5 | 臺灣 | 1套 |
3 | 主軸電機 | 新代/7.5KW | 臺灣 | 1套 |
4 | X、Z、Y軸電機 | 新代/1.7KW | 臺灣 | 各1套 |
5 | 動力頭電機 | 新代/2.4KW | 臺灣 | 1套 |
6 | 刀盤電機 | 新代/750W | 臺灣 | 1套 |
7 | 電器 | 施耐德 | 德國 | 1套 |
8 | 絲桿、導軌 | 上銀或銀泰 | 臺灣 | 2+2套 |
9 | 絲杠軸承 | NSK | 日本 | 5組 |
10 | 液壓系統 | 元力 | 國產 | 1套 |
11 | 伺服刀塔 | DY12-240-12工位 | 臺灣 | 1套 |
特殊可選配置(報價不含以下配件) | ||||
12 | 液壓卡盤 | 6寸 | 臺資 | 1套 |
13 | 排屑機 | 46DY | 國產 | 1套 |
14 | 油浴送料器 | 順德 | 國產 | 1套 |
15 | 機械手 | 按配件要求 | 可選 | 1套 |
16 | 接料器 | 按配件要求 | 國產 | 1套 |

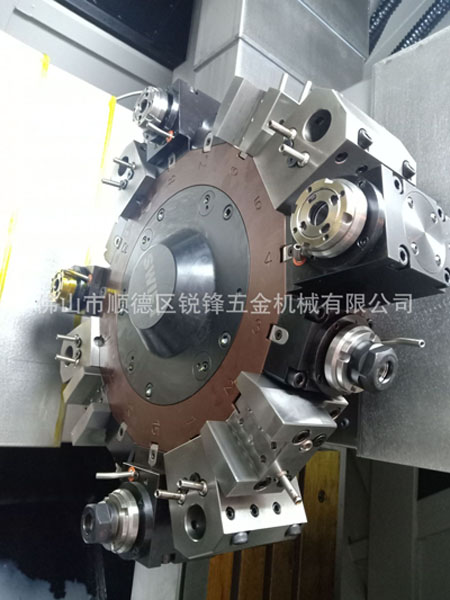

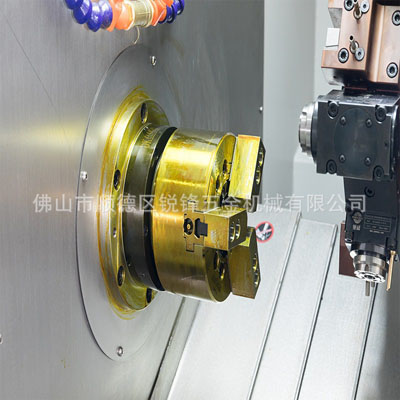

動力刀塔介紹 | ||||
品牌:臺灣 |
標配動力頭:90度兩個,0度兩個 |
|||
Y軸行程:70mm |
標配刀座:3個圓孔,3個外徑,2個端面 |
五軸車銑復合車床參數表
項目 | 名稱 | 6046DY |
加工范圍 | 床身最大回轉直徑 | ¢460 |
最大過拖板直徑 | ¢125 | |
最大加工工件長度/mm | 300 | |
主軸 | 主轉端部形式 | A2-5 |
主軸通孔直徑 | ¢56 | |
最大棒料通孔直徑 | ¢46 | |
主軸轉速范圍/轉 | 1~5000 | |
主軸電機功率/KW | 7.5 | |
套筒及回轉油缸規格 | 6寸 | |
行程及快速給進 | X、Z軸最大行程/mm | 1050、300 |
X、Z、Y軸最快速移動m/min | 30、30、15 | |
絲桿及導軌尺寸 | X、Z、Y軸絲桿直徑 | ¢40、¢40、¢32 |
X、Z、Y軸導軌寬度/mm | 30、35、25 | |
加工精度 | X、Z軸重復定位精密/mm | 0.003 |
外形尺寸 | 長*寬*高/mm | 2200*1900*1900 |
重量/kg | 3200 | |
30°斜床身結構形式 | HTC300整體鑄造 | |
動力刀塔 | 動力刀塔(刀位)/把 | 12 |
刀塔方座、圓座規格/mm | □20*20、¢32 | |
動力刀塔行程(Y軸) | 70mm | |
動力刀座規格 | BMT40 | |
動力頭轉速 | 最高4000轉 | |
隨機技術文件 |

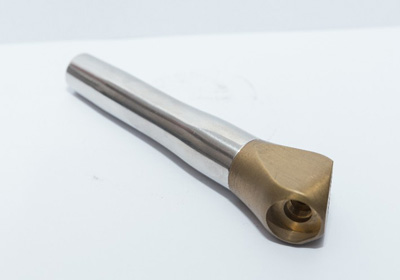

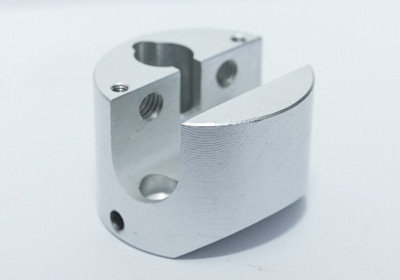

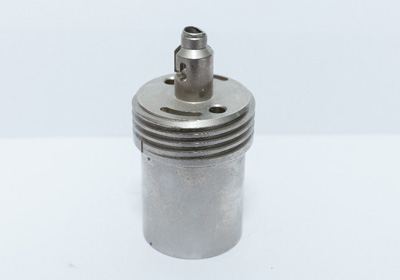

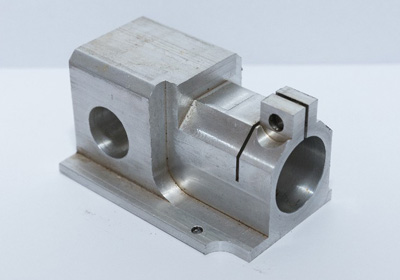

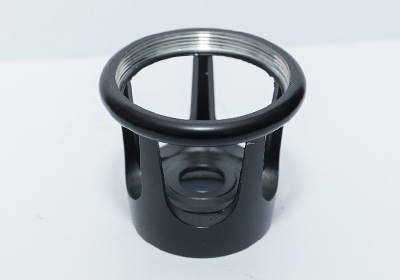

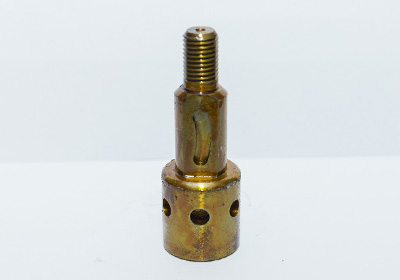

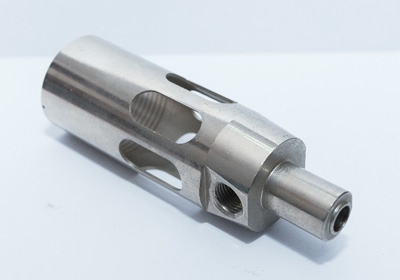

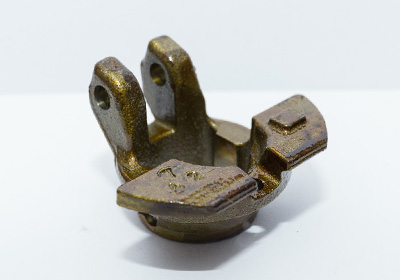

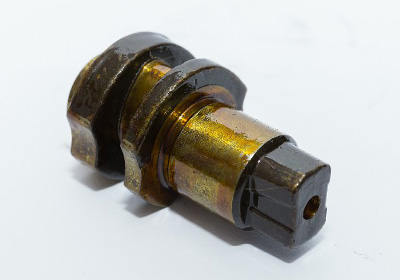

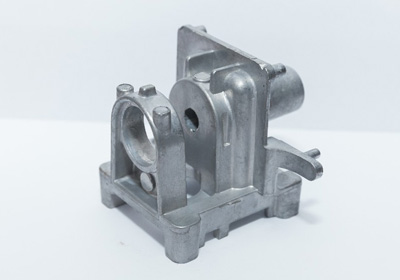

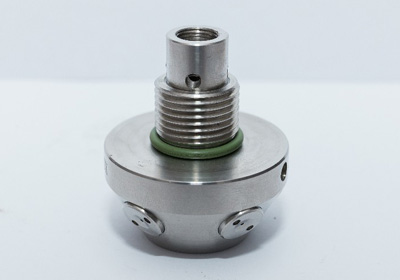

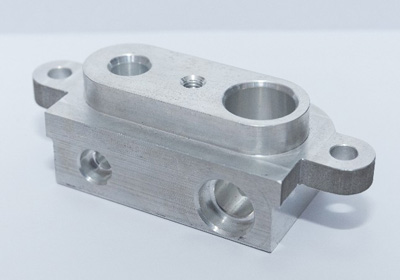

加工工件
