五軸車銑復合車床

你的位置:首頁 > 五軸車銑復合車床 > 五軸車銑復合數控車床

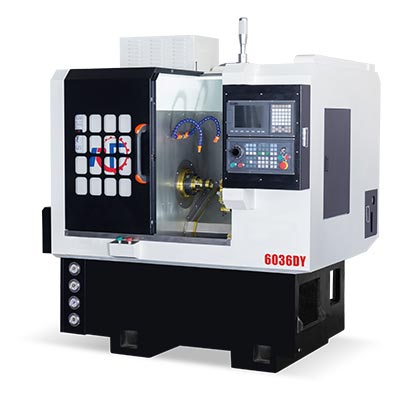

五軸車銑復合數控車床

產品特點

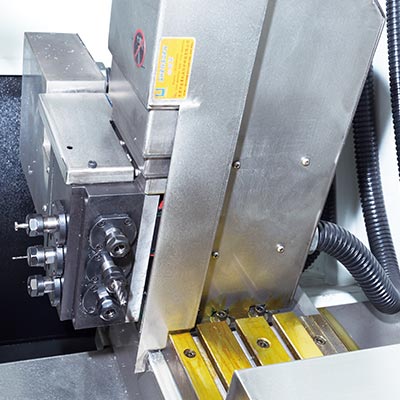

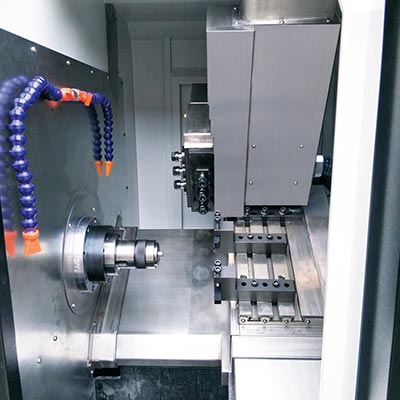

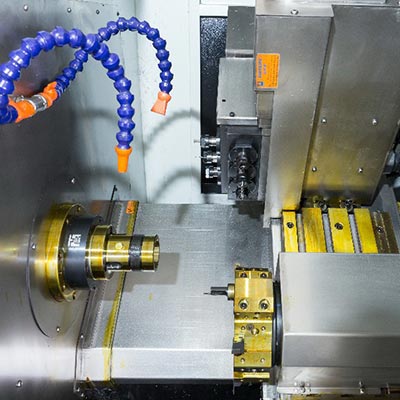

  五軸車銑復合數控機床,此設備Y軸動力頭帶上下移動,配合伺服刀塔使用,高剛性、高精度的功能實現不銹鋼、銅、鋁等材料的,車、銑、鉆,攻、磨等復雜組合一次成型加工。

基本配置

標準配置
配件名稱 產地 品牌與型號
系統 臺灣 新代21TB/寶元568
主軸 臺灣 臺嶸
主軸電機 國產/臺灣 可選
X、Z軸電機 日本 安川/850W
Y軸動力頭電機 日本 安川/750W
電器 德國 施耐德
絲桿、導軌 臺灣 上銀
絲桿軸承 日本 NSK/THT
動力頭牌子 臺灣 臺嶸
液壓站 國產 元力
伺服刀塔 臺灣 丞鑫

五軸車銑復合車床參數表

項目 名稱 6036DY
加工范圍 床身最大回轉直徑 φ360
最大過拖板直徑 φ100
最大加工工件長度/mm 200
主軸 主轉端部形式 A2-4
主軸通孔直徑 φ46
最大棒料通孔直徑 φ36
主軸轉速范圍/轉 1~6000
主軸電機功率/KW 3.7
套筒及回轉油缸規格 5寸
行程及快速給進 X、Y軸最大行程/mm 900、200
X、Y、Z軸最快速移動m/min 24、24、15
絲桿及導軌尺寸 X、Y、Z軸絲桿直徑 φ32、φ32、φ25
X、Y、Z軸導軌寬度/mm 30、35、25
Y軸動力頭 Y軸及動力頭 3+3Y/ER16
Y軸行程/mm 150
加工精度 X、Z軸重復定位精密/mm 0.005
外形尺寸 長*寬*高/mm 1800*1700*1530
重量/kg 2200
其他規格 30°斜床身結構形式 HTC300整體鑄造
伺服刀塔(刀位)/把 8工位
刀塔方座、圓座規格/mm □20*20、φ20

標準附:說明書、冷卻系統、照明系統、潤滑系統、液壓加緊系統。
選配附件:液壓卡盤、排屑機、油浴送料器、機械手、接料器、等品牌可選。
