產品特點
Y300-08五軸車銑磨一體機是一種可以集銑、鉆、鏜、磨等多種加工于一體的設備,可對各類工序多,形狀復雜的零部件進行切削加工,可以從多個角度,多個方位,自動連續地完成銑、鉆、 鏜、擴、鉸、攻絲等多種工序的加工。具有精密度高、 速度快、自動化程度高、能加工各種形狀復雜零件等特點。廣泛應用于機械加工、模具、汽摩配件、燈飾、五金、鋁制品、電動工具、航空航天、軍工、水暖器材、家具家電等行業。
-

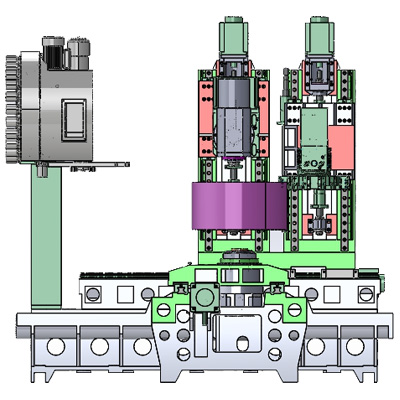

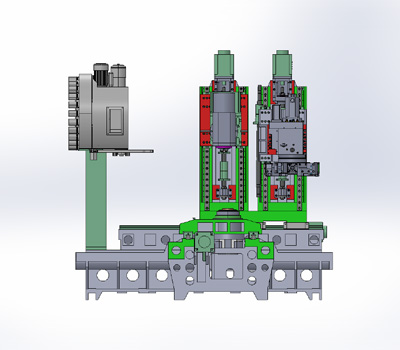

擺頭+ 刀塔/ 磨頭
-

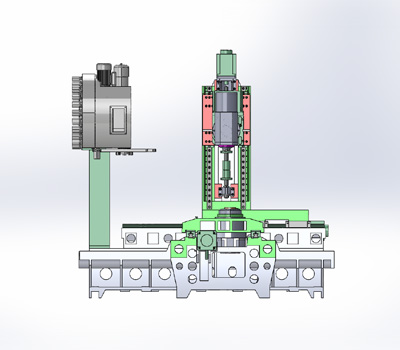

單擺頭(帶車削)
-

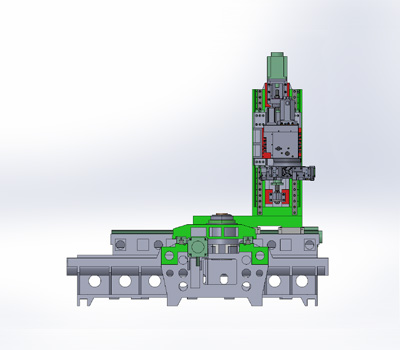

單刀塔立式車銑
技術參數
項目 | 名稱 | Y300-08 |
---|---|---|
加工范圍 | 最大工件回轉直徑 | 600mm |
直線軸行程(X/Y/Z1/Z2) | 800/300/520/520mm | |
B軸轉動角度 | -95° / +20° | |
C軸轉動角度 | 0° / 360° | |
主軸中心至立柱面距離 | 400mm | |
主軸鼻端至卡盤端面距離 | -90mm~400mm | |
B軸回轉中心至卡盤端面距離 | 36~550mm | |
最大鉆孔直徑 | φ40 | |
最大攻牙直徑 | φM18 | |
最快移動速度X/Y/Z1/Z2 | 30/30/30/30m/min | |
機床精度 | 定位精度X/Y/Z1/Z2 | ±0.006mm |
重復定位精度X/Y/Z1/Z2 | ±0.003mm | |
B軸定位精度 | ±15 Arcsec | |
B軸重復定位精 | ±8 Arcsec | |
C軸定位精度 | ±15 Arcsec | |
C軸重復定位精 | ±8 Arcsec | |
刀塔重復定位精度 | ±4 Arcsec | |
車削主軸 | 主軸端口 | A2-6 |
主軸功率 | 15KW | |
額定扭矩 | 90N·m | |
最大扭矩 | 180N·m | |
最高轉速 | 3000rpm | |
主軸跳動 | ≤0.003mm | |
定位精度 | ±15 Arcsec | |
主軸承重 | 300kg | |
剎車力矩 | ≥600N·m | |
卡盤直徑 | φ200mm | |
夾持范圍 | 13mm~210mm | |
銑削主軸 | 主軸端口 | BT40 |
主軸功率 | 20KW | |
額定扭矩 | 48N·m | |
最大扭矩 | 96N·m | |
額定轉速 | 4000rpm | |
最高轉速 | 8000rpm | |
主軸錐孔跳動 | ≤0.003mm | |
檢測棒300mm處跳動 | ≤0.008mm | |
拉力刀 | 800kg | |
主軸鼻端至B軸回轉中心長度 | 120mm | |
最大裝刀數量 | 24 PCS | |
最大刀具直徑/長度/重量 | φ80/220/6kg | |
無鄰刀時量大刀具直徑 | φ125mm | |
銑削刀庫 | 刀具交換時間 | 1.9S |
最大裝刀數量 | 8 PCS | |
刀塔中心高度 | 80mm | |
刀盤直徑 | φ330mm | |
最大裝刀長度 | 200mm | |
方刀桿尺寸 | 25*25mm | |
圓刀桿尺寸 | φ32mm | |
車削刀塔 | 方刀座數量 | 1 PCS |
圓刀座數量 | 3 PCS | |
換刀時間 | 1S | |
排屑方式 | 鏈排 | |
電柜降溫 | 空調 | |
主軸冷卻 | 自動恒溫油冷機 | |
機床潤滑系統 | 自動潤滑 | |
潤滑油容量 | 4L | |
液壓站壓力/容量 | 3.5Mpa/60L | |
使用氣壓 | 0.6/0.8MPa | |
機床電氣總?cè)萘? | 42KVA | |
其他 | 冷卻箱容積 | 350L |
機床外型尺寸(長*寬*高) | 3000mm*2520mm*2450mm | |
機床重量 | 6800kg |
