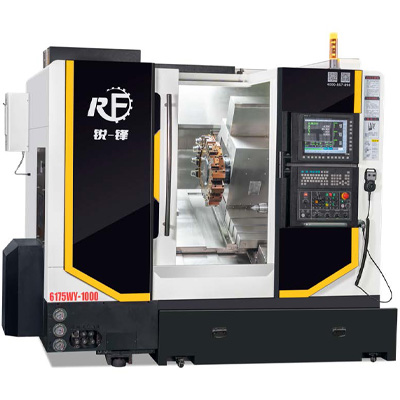

6175WY-1000尾頂車銑復合數控車床
產品特點
1. 產品為滑動導軌產品，同時在車床上設計Y軸，實現車銑功能。
2. 床身與床座連為一體，保持傾斜30°，使機床的排屑順暢。設計結構優化，使機床的剛性及機床的精度保持性得到最大的優化。
3. 該機床有較強的適應性，可以加工各種軸、盤零件，也可車削各種螺紋、圓弧、圓錐及回轉體的內、外曲面、零件偏于軸心的鉆孔、銑槽攻牙等加工，是一類專業的盤類和軸類零件加工最優秀的機床。
4. 同時可實現側面、端面打孔及銑削、攻絲之功能，作為通用型機床，特別適合于汽車工業、電子工業、摩托車、家電、家具、燈飾等，對旋轉體類零件進行高效、大批量、高精度加工時采用。
-

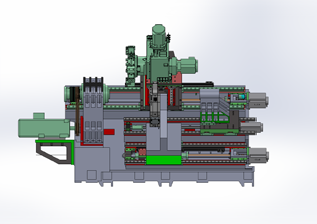

雙主軸、雙刀塔
-

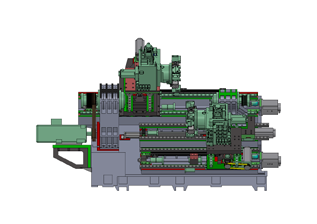

雙主軸、單刀塔帶中心架
-

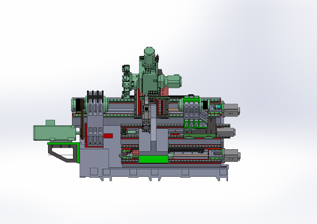

單主軸尾頂帶中心架
技術參數
| 項目 | 名稱 | 6175WY-1000 |
|---|---|---|
| 加工范圍 | 床身最大回轉直徑 | φ800mm |
| 最大加工直徑 | φ500mm | |
| 最大加工工件長度 | 1000mm | |
| 尾頂最大行程 | 900mm | |
| 尾頂頂尖型號 | 莫氏 5# | |
| 主軸 | 主轉端部形式 | A2-8 |
| 主軸通孔直徑 | φ86mm | |
| 最大棒料通孔直徑 | φ75mm | |
| 主軸轉速范圍 | 1~3000r/min | |
| 主軸電機功率 | 18KW | |
| 套筒及回轉油缸規格 | 10寸 | |
| 行程及快速給進 | X、Z軸最大行程 | 600mm、1000mm |
| X、Z軸最快速移動 | 30m/min | |
| 絲桿及導軌尺寸 | X、Z、Y軸絲桿直徑 | φ40mm、φ50mm、φ32mm |
| X、Z軸導軌寬度（滾柱） | 45mm、55mm | |
| 加工精度 | X、Z、Y軸重復定位精密 | 0.003mm/0.005mm |
| 外形尺寸 | 長*寬*高 | 3200mm*2500mm*2300mm |
| 重量 | 6000kg | |
| 刀塔規格 | 30°斜床身結構形式 | HT300 整體鑄造 |
| 伺服動力刀塔（刀位） | 12把 | |
| 刀塔方座/ 圓座規格 | 25mm*25mm/ φ40mm | |
| 動力刀塔行程（Y軸） | 150mm | |
| 動力刀座規格 | BMT65 | |
| 動力頭轉速 | 0~4000r/min |
刀塔干涉圖
-
偏制-380（12工位）
動力刀座規格：BMT55 ER32
外徑刀座：25 方刀桿
內孔刀座：φ40 圓刀桿 -
偏制-366（15工位）
動力刀座規格：BMT45 ER25
外徑刀座：20 方刀桿
內孔刀座：φ25 圓刀桿
