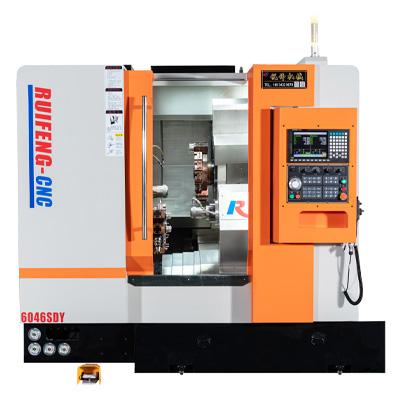

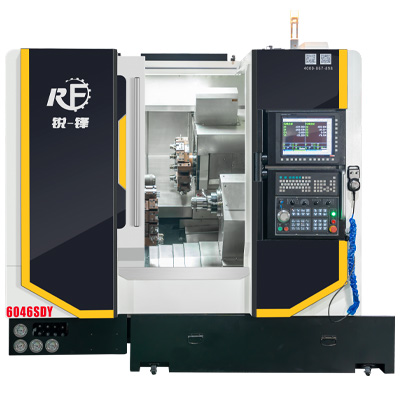

6046SDY雙主軸雙動力刀塔車銑

產品特點

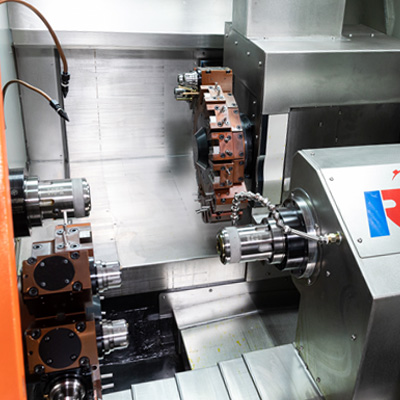

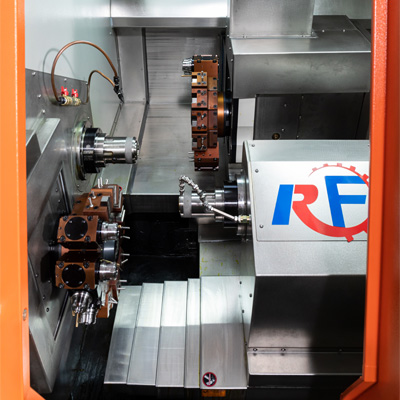

1. 主軸端工件切斷后,背軸直接對接,此時可同時加工工件兩端,大大提高了加工效率。

2. 主軸端刀塔帶Y軸,背軸刀塔可選帶Y軸與不帶Y軸,搭載刀具更豐富、功能更強大,可車削、磨削、銑削、鉆孔、攻牙、滾齒、插槽等,實現車銑中心核心功能。

3. 搭配全自動化機械手、送料架、接料器、排屑機等附件,針對量大工件生產可實現全自動無需人操機的功能。

技術參數

項目 名稱 6046SDY A軸 6046SDY B軸
加工范圍 床身最大回轉直徑 φ400mm φ300mm
最大加工直徑 φ200mm φ100mm
最大加工工件長度 300mm 300mm
Y軸行程 70mm 70mm
Z軸行程 300mm 300mm
主軸 主轉端部形式 A2-5 A2-4
主軸通孔直徑 φ56mm φ46mm
最大棒料通孔直徑 φ46mm φ36mm
主軸轉速范圍 1~5000r/min 1~6000r/min
主軸電機功率 11KW 7.5KW
套筒及回轉油缸規格 6寸 5寸
行程及快速給進 X、Z、Y軸最快速移動 30m/min 30m/min
絲桿及導軌尺寸 X、Z軸絲桿直徑 φ40mm、φ40mm φ40mm、φ32mm
X、Z、Y軸導軌寬度(滾柱) 35mm、30mm、25mm 25mm、30mm、25mm
加工精度 X、Z、Y軸重復定位精密 0.005mm 0.005mm
刀塔規格 伺服動力刀塔(刀位) 15把 12把
刀塔方座 / 圓座規格 20mm*20mm / φ25mm
動力刀塔行程(Y軸) 70mm
動力刀座規格 BMT40
動力頭轉速 最高4000r/min
動力頭電機功率、扭矩 3.1KW/15N·m 2.4KW/11N·m
外形尺寸 長*寬*高 2300mm*2450mm*2200mm
重量 4500kg
30°斜床身結構形式 HT300 整體鑄造

刀塔干涉圖

  • SHD12-240(12工位)
    動力刀座規格:BMT40 ER25
    外徑刀座:20 方刀桿
    內孔刀座:φ25 圓刀桿

  • SHD12-300(15工位)
    動力刀座規格:BMT40 ER25
    外徑刀座:20 方刀桿
    內孔刀座:φ25 圓刀桿
