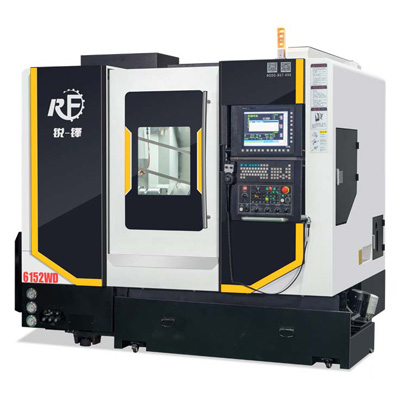

產品特點

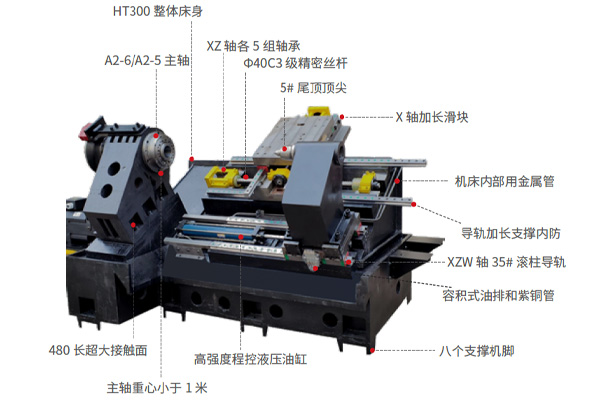

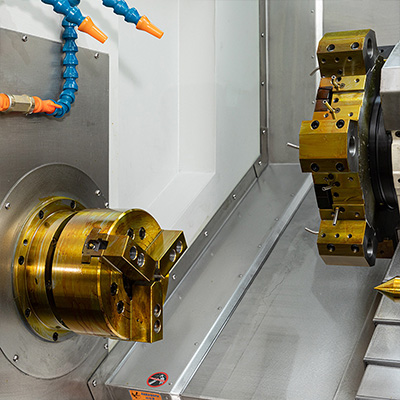

1. 程控尾頂數控車床,此設備具有程序控制導軌液壓尾座,安裝8-12工位的伺服刀塔,可裝夾500mm以內的軸類。
2. 機床采用整體鑄造床身,使得車床長期不會變形,全防護內罩結構,更好的保護絲桿導軌與電機,床身設計與排屑機搭配,可隨時加裝排屑機使用。
技術參數
項目 | 名稱 | 6146WD | 6152WD |
---|---|---|---|
加工范圍 | 床身最大回轉直徑 | φ500mm | φ550mm |
最大加工直徑 | φ200mm | φ250mm | |
最大加工工件長度 | 300mm | 500mm | |
尾頂最大行程 | 300mm | 400mm | |
尾頂頂尖型號 | 莫氏 5# | 莫氏 5# | |
主軸 | 主轉端部形式 | A2-5 | A2-6 |
主軸通孔直徑 | φ56mm | φ65mm | |
最大棒料通孔直徑 | φ46mm | φ52mm | |
主軸轉速范圍 | 1~5000r/min | 1~4500r/min | |
主軸電機功率 | 7.5KW | 11KW | |
套筒及回轉油缸規格 | 6寸 | 8寸 | |
行程及快速給進 | X、Z軸最大行程 | 400mm、300mm | 400mm、500mm |
X、Z軸最快速移動 | 30m/min | 30m/min | |
絲桿及導軌尺寸 | X、Z軸絲桿直徑 | φ40mm、φ40mm | φ40mm、φ40mm |
X、Z軸導軌寬度(滾柱) | 30mm、35mm | 30mm、35mm | |
加工精度 | X、Z、Y軸重復定位精密 | 0.003mm / 0.005mm | 0.003mm / 0.005mm |
外形尺寸 | 長*寬*高 | 2500mm*1800mm*2300mm | 2700mm*2000mm*2000mm |
重量 | 3500kg | 4300kg | |
刀塔規格 | 30°斜床身結構形式 | HT300 整體鑄造 | HT300 整體鑄造 |
伺服動力刀塔(刀位) | 8把/12把 | 8把/12把 | |
刀塔方座 / 圓座規格 | 25mm*25mm / φ32mm | 25mm*25mm / φ32mm | |
刀座 | 4圓1方 | 4圓1方 |

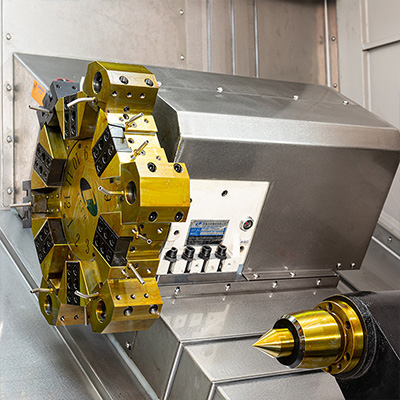

刀塔干涉圖
-
TCS80-8-300(8工位)
外徑刀座:25 方刀桿
內孔刀座:φ32 圓刀桿 -
TCS80-12-330(12工位)
外徑刀座:25 方刀桿
內孔刀座:φ32 圓刀桿
