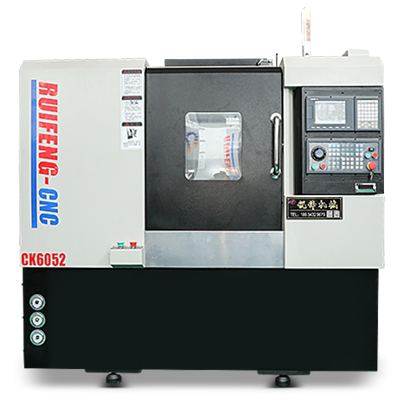

二軸精密數控車床
產品特點
兩軸精密數控車床，是一款具有高光、高速、高精密功能的排刀機，在原基礎上可加裝刀塔、加裝正側面動力銑頭，可實現4軸簡易車銑功能。
配置情況說明單
| 序號 | 配件名稱 | 品牌與型號 | 產地 | 數量 |
| 1 | 系統 | 新代/6TA-E | 臺灣 | 1套 |
| 2 | 主軸 | 臺嶸/A2-6 | 臺灣 | 1套 |
| 3 | 主軸電機 | 科騰/7.5KW | 國產 | 1套 |
| 4 | X、Z軸電機 | 安川/1.3W | 日本 | 1+1套 |
| 5 | 電器 | 施耐德 | 德國 | 1套 |
| 6 | 絲桿 | 上銀或銀泰 | 臺灣 | 2+2套 |
| 7 | 導軌 | 上銀或銀泰（滾柱） | 臺灣 | 1+1套 |
| 8 | 絲杠軸承 | NSK/25-62 | 日本 | 5組 |
| 9 | 液壓系統 | 元力 | 國產 | 1套 |
| 10 | 筒夾+拉桿 | 毛環 | 國產 | 1套 |

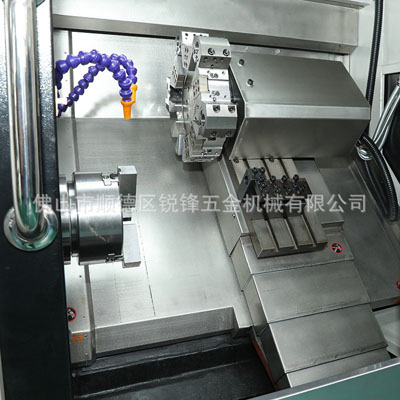

| 11 | 排刀座 | 方刀架1個，鉆孔座1個 | 國產 | 2個 |

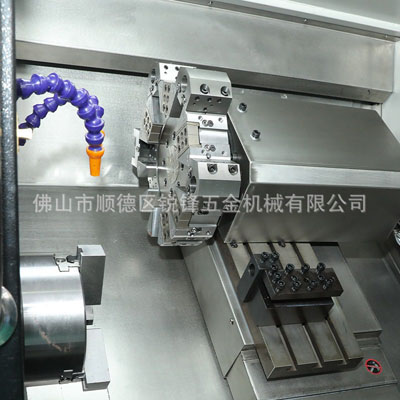

| 12 | 伺服刀塔 | 宇林/63-8工位 | 臺灣 | 1套 |
| 13 | 刀塔刀座 | 3圓1方刀座 | 臺灣 | 1套 |
|
隨機技術文件:
1、機床使用說明書 2、數控系統說明書（電子版）
3、機床合格證明書 4、機床配件清單 5、電線5米 6、液壓油一箱
7、工具一套 |
||||
產品參數
| 項目 | 名稱 | CK6052 |
| 加工范圍 | 床身最大回轉直徑/mm | φ460 |
| 最大過拖板直徑/mm | φ125 | |
| 最大加工工件長度/mm | 250 | |
| 主軸 | 主轉端部形式 | A2-6 |
| 主軸通孔直徑/mm | φ65 | |
| 最大棒料通孔直徑/mm | φ52 | |
| 主軸轉速范圍/轉 | 1~6000 | |
| 主軸電機功率/KW | 7.5 | |

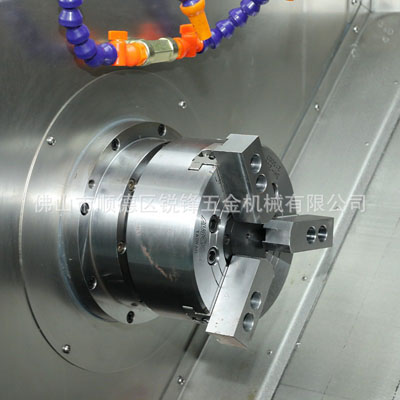

| 套筒及回轉油缸規格 | 8寸 | |
| 行程及快速給進 | X、Z軸最大行程/mm | 900、300 |
| X、Z軸最快速移動m/min | 30 | |
| 絲桿及導軌尺寸 | X、Z軸絲桿直徑 | φ32 |
| X、Z軸導軌寬度/mm | 25、30 | |
| 加工精度 | X、Z軸重復定位精密/mm | 0.007/0.008 |
| 外形尺寸 | 長*寬*高mm | 2200*1530*2100 |
| 重量/kg | 2500 | |
| 其它規格 | 45°斜床身結構形式 | HTC300整體鑄造 |
| 刀架方座、圓座規格/mm | 20*20、φ20 | |
| 排刀數量（把） | 4—8 |
