尾頂車床

你的位置:首頁 > 尾頂車床 > 尾頂車銑復合

尾頂車銑復合


產品特點

1、此機型底座采用整體鑄造結構,底座不加水泥,整機重量4.0噸 以上,保證了機床使用長期不變形,剛性高,穩定性強;

2、伺服動力刀塔:增加長行程Y軸搭載刀具更豐富、功能更強大,應用更方便,刀塔可擴展一個刀未可裝4把刀具,雙出動力銑頭,極大提高了車刀跟銑刀的數量。

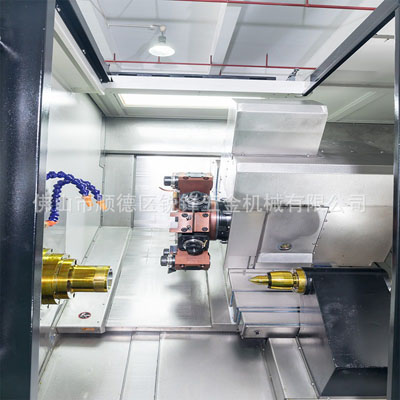

3、尾頂功能可全面解決長軸類加工的精度問題。

4、導軌采用臺灣牌子,絲桿采用外徑φ40MM精密級絲桿,使機床的剛性和精度更上一個級別。

5、特別注明,尾頂可用程序編程,極大方便了加工應用。

機床同時可以實現,車削,磨削,銑削,鉆孔,攻牙,滾齒,插槽,等等。實現車銑中心核心功能。

基本配置

標準配置

配件名稱

品牌與型號

產地

數量

系統

新代22TB

臺灣

1套

主軸

臺嶸或健椿/A2-6(帶新代磁環)

臺灣

1套

主軸電機

新代/11KW

臺灣

1套

X、Z.Y軸電機

新代/2.4KW

 臺灣

各1套

動力頭電機

新代/3.1KW

臺灣

1套

刀盤電機

新代/750W

臺灣

1套

電器

施耐德

德國

1套

絲桿、導軌

上銀或銀泰

臺灣

2+2組

絲杠軸承

NSK

日本

1組

液壓系統

元力

國產

1套

伺服刀塔

DY16-330-12工位

臺灣

1套

特殊可選配置

液壓卡盤

8寸

國產

1套

排屑機

46WY

國產

油浴送料器

順德

國產

接料器

按配件要求

國產

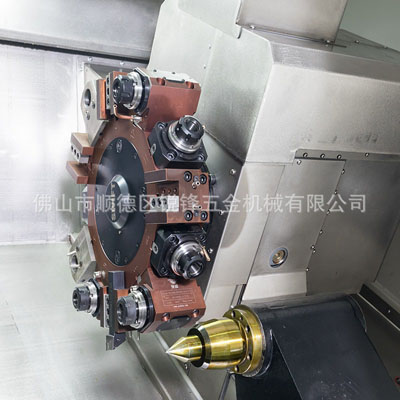

動力刀塔介紹

品牌:臺灣

標配動力頭:90度兩個,0度兩個

Y軸行程:90mm

標配刀座:3個圓孔,4個外徑,1個端面

產品參數

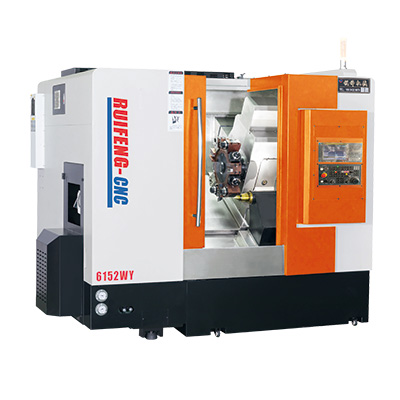

項目 名稱 6152WY
加工范圍 床身最大回轉直徑/mm ¢550mm
最大加工直徑/mm ¢250mm
最大加工工件長度/mm 正刀400反刀500mm
尾頂最大行程/mm 400
尾頂頂尖型號 莫氏5#

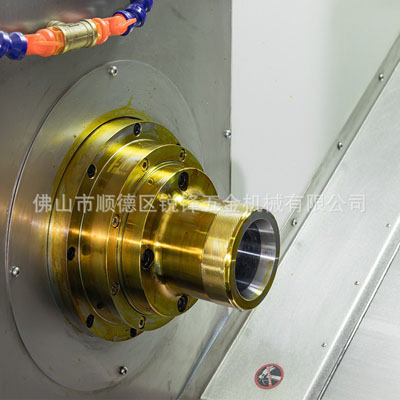

主軸 主轉端部形式 A2-6
主軸通孔直徑/mm ¢65mm
最大棒料通孔直徑/mm ¢52mm
主軸轉速范圍/轉 1~4000
主軸電機功率/KW 11
套筒及回轉油缸規格 8寸
行程及快速給進 X、Z軸最大行程/mm 400、500
X、Z軸最快速移動m/min 30
絲桿及導軌尺寸 X、Z.Y軸絲桿直徑 ¢32、¢40
X、Z.Y軸導軌寬度/mm 35、35.30
加工精度 X、Z.Y軸重復定位精密 0.003mm/0.005
外形尺寸 長*寬*高/mm 2700*1600*2000
重量/kg 4300
其它規格 30°斜床身結構形式 HTC300整體鑄造
伺服動力刀塔(刀位)/把 12
刀塔方座、圓座規格/mm □25*25、¢40
動力刀塔行程(Y軸) 90MM
動力刀座規格 BMT55
動力頭轉速 最高4000

隨機技術文件
1、機床使用說明書; 2、數控系統說明書(電子版); 3、機床合格證明書; 4、機床配件清單
