CK6146/CK6156

你的位置:首頁 > CK6146/CK6156 > 程控尾頂車床

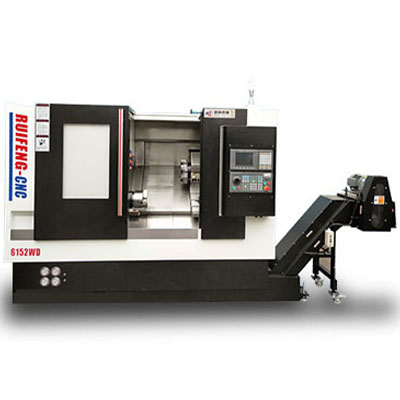

程控尾頂車床


產品特點


1、12工位伺服刀塔+可調式液壓尾座,高剛性切削;
2、操作方便:操作界面簡單易懂,可配任何刀塔,搭配附件功能更豐富;
3、設計人性化:機器結構設計合理,適合500mm長軸類與復雜多工序產品加工;

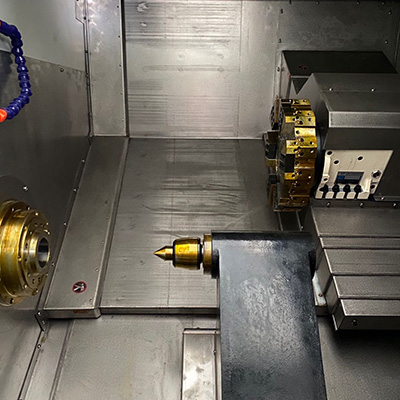

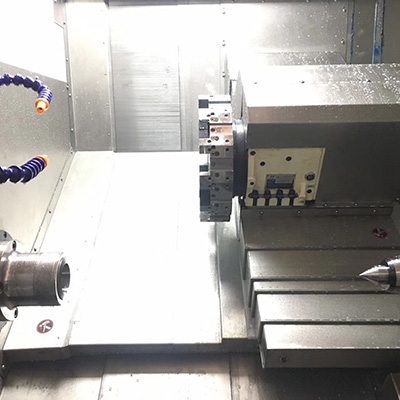

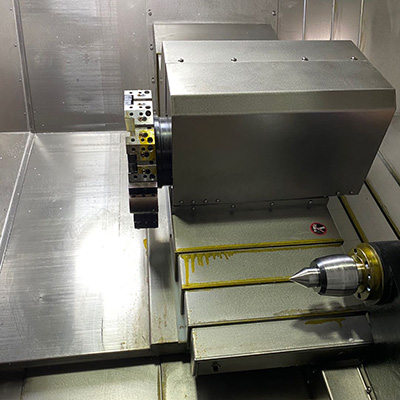

  程控尾頂數控車床,此設備具有程序控制導軌液壓尾座,安裝8-12工位的伺服刀塔,可裝夾500MM以內的軸類。機床采用整體鑄造床身,使得車床長期不會變形,全防護內罩結構,更好的保護絲桿導軌與電機。床身設計與排屑機搭配,可隨時加裝排屑機使用

基本配置

序號 配件名稱 品牌與型號 產地 數量
1 系統 新代/6TA-E 臺灣 1套
2 主軸 臺嶸/A2-6 臺灣 1套
3 主軸電機 科騰/11KW 國產 1套
4 X、Z軸電機 安川/1.3KW 日本 1套
5 電器 施耐德 德國 1套
6 絲桿、導軌 上銀或銀泰 臺灣 2+2組
7 絲杠軸承 NSK 日本 4組
8 液壓系統 元力 國產 1套
9 伺服刀塔 丞鑫/80-12位 臺灣 1套
10 液壓卡盤 佳賀/8寸 臺灣 1套
特殊可選配置(報價不含以下配件)
11 排屑機 52WD 國產 1套
12 油浴送料器 順德 國產 1套
13 機械手 按配件要求 可選 1套
14 接料器 按配件要求 國產 1套

產品參數

項目 名稱 6146WD 6152WD
加工范圍 床身最大回轉直徑/mm ¢460mm ¢550mm
最大加工直徑/mm ¢200mm ¢250mm
最大加工工件長度/mm 300mm 500mm
尾頂最大行程 300 400
尾頂頂尖型號 莫氏5# 莫氏5#
主軸 主轉端部形式 A2-5 A2-6
主軸通孔直徑/mm ¢56mm ¢65mm
最大棒料通孔直徑/mm ¢46mm ¢52mm
主軸轉速范圍/轉 1~5000 1~4000
主軸電機功率/KW 7.5 11
套筒及回轉油缸規格 6寸 8寸
行程及快速給進 X、Z軸最大行程/mm 400/300 400/500
X、Z軸最快速移動m/min 30 30
絲桿及導軌尺寸 X、Z軸絲桿直徑 ¢32 ¢32. ¢40
X、Z軸導軌寬度/mm 30、30 35、35
加工精度 X、Z軸重復定位精密 0.003mm 0.003mm
外形尺寸 長*寬*高/mm 2500*1600*2000 2800*1600*2200
重量/kg 3000 3700
其它規格 30°斜床身結構形式 HTC300整體鑄造 HTC300整體鑄造
伺服刀塔(刀位)/把 12 12
刀塔方座、圓座規格/mm □20*20、¢25 □25*25、¢25
刀座 3圓1方 3圓1方

隨機技術文件
1、機床使用說明書 2、數控系統說明書(電子版) 3、機床合格證明書 4、機床配件清單
