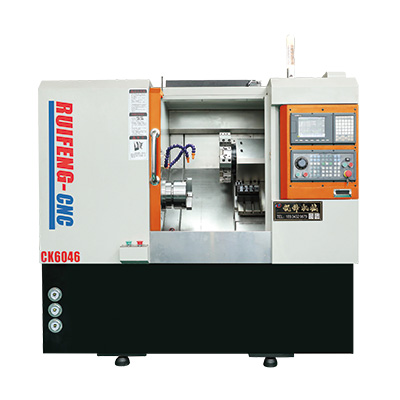

二軸精密數控車床
產品特點
二軸精密數控車床，是一款具有高光、高速、高精密功能的排刀機，在原基礎上可加裝刀塔、加裝正側面動力銑頭，可實現4軸簡易車銑功能。
基本配置
| 標準配置 | ||
| 配件名稱 | 產地 | 品牌與型號 |
| 系統 | 臺灣 | 新代6TA/寶元508 |
| 主軸 | 臺灣 | 臺嶸 |
| 主軸電機 | 國產/臺灣 | 可選 |
| X、Z軸伺服電機 | 日本 | 安川/850W |
| 電器 | 德國 | 施耐德 |
| 絲桿、導軌 | 臺灣/德國 | 上銀/力士樂 |
| 絲桿軸承 | 日本 | NSK/THT |
| 液壓站 | 國產 | 元力 |
兩軸精密數控車床參數表
| 項目 | 名稱 | CK6046 |
| 加工范圍 | 床身最大回轉直徑 | φ500 |
| 最大過拖板直徑 | φ100 | |
| 最大加工工件長度/mm | 250 | |
| 主軸 | 主轉端部形式 | A2-5 |
| 主軸通孔直徑/mm | φ56 | |
| 最大棒料通孔直徑/mm | φ46 | |
| 主軸轉速范圍/轉 | 1~6000 | |
| 主軸電機功率/KW | 5.5 | |
| 套筒及回轉油缸規格 | 6寸 | |
| 行程及快速給進 | X、Y軸最大行程/mm | 800、300 |
| X、Z軸最快速移動m/min | 30 | |
| 絲桿及導軌尺寸 | X、Z軸絲桿直徑 | φ32 |
| X、Z軸導軌寬度/mm | 25、30 | |
| 加工精度 | X、Z軸重復定位精密/mm | 0.003 |
| 外形尺寸 | 長*寬*高/mm | 1800*1700*1530 |
| 重量/kg | 2500 | |
| 其他規格 | 30°斜床身結構形式 | HTC300整體鑄造 |
| 刀架方座、圓座規格/mm | □20*20、φ20 | |
| 排刀數量（把） | 4-8 | |
|
標準附：說明書、冷卻系統、照明系統、潤滑系統、液壓加緊系統。 |
||
